比如說機械手從下位開始上升,到達上位后繼電器動作,機械手不再上升; 當機械手由于故障停在中間某位置而沒有到達上面位置時,就讓它產生報警信號。 |
---|---|
|
123456789
級別: 探索解密
![]() |

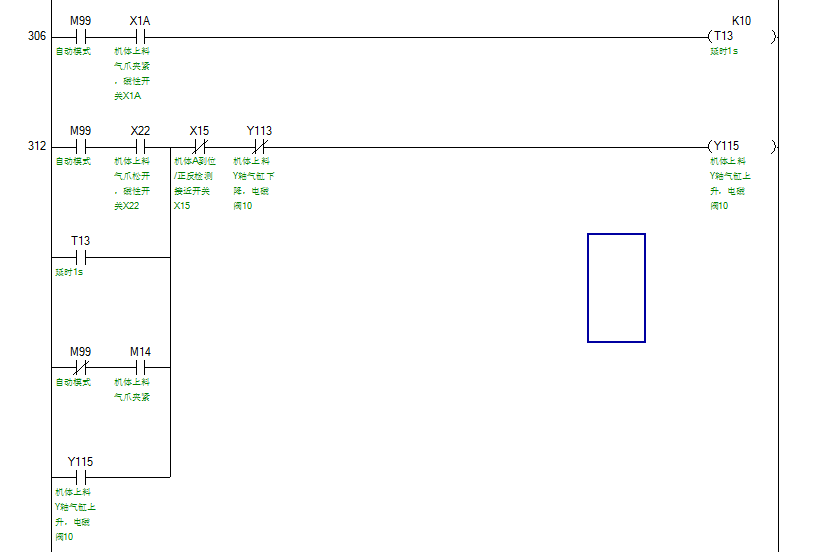

![]() 這是之前的動作控制梯形圖。M99自動模式下,當X1A夾緊機體后,T13開始計時。計時1S時間到后,Y115得電并自鎖,Y軸氣缸開始上升直至氣缸上升到位,此時繼電器X15得電,常閉觸點斷開,Y115失電,氣缸停止上升,F在就是想編梯形圖,使得Y軸氣缸由于故障未能到達上位時報警并在觸摸屏上顯示出來。FX系列有超時報警指令ANS,Q系列沒有相應指令,所以不知道要怎么寫梯形圖 [ 此帖被123456789在2017-08-31 17:13重新編輯 ] |
---|---|
|
123456789
級別: 探索解密
![]() |
不論驅動器故障還是傳動機構故障,只要機械手沒有到達預定的上位位置就讓觸摸屏顯示報警,現在不知道用梯形圖怎么表示出來這種報警信息 |
---|---|
|
tingfenghu
級別: 工控俠客
![]() ![]() |
從開始上升開始計時,按正常時間到達上位,清除計時。超過正常的時間就報警。 樓主留言:熱心助人!謝謝,豁然開朗! |
|
---|---|---|
|
勤工儉學
deep throat
級別: 論壇先鋒
![]() |
在腦子里面首先得將自檢系統和正常動作系統分開,也就是說就在算沒有自檢系統的情況下,只要不出差錯動作還是會(huì )正常運作。 自檢系統是在出現異常的情況下才起作用。 ![]() 上面就是將自檢系統和正常動作系統分開,我們一般是先寫好正常動作系統,后面再添加自檢系統的。 至于怎么把報警表示在觸摸屏上,那就要看看你用的是什么觸摸屏了。一般來說,觸摸屏直接使用程序中的M0即可。 |
---|---|
|
123456789
級別: 探索解密
![]() |
謝謝,已懂! |
---|---|
|
123456789
級別: 探索解密
![]() |
圖片:
![]()

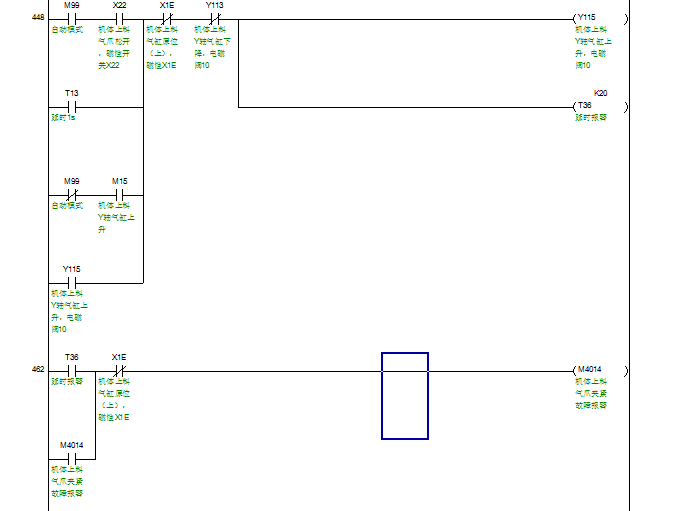

修改過之后是這樣的,打算用手動讓他運動至上位從而解除警報。報警的時候需要停止上升?如果這樣的話怎么解除報警呢? |
---|---|
|
勤工儉學
deep throat
級別: 論壇先鋒
![]() |
在我的理解中,出現異常就應該停止動作。安全第一,人員的安全,設備的安全。解除報警的話有很多方法,就看個人的思路如何,你的思路就是讓設備自動解除報警,我的思路是靠人工去排除異常,解除報警。 |
---|---|
|
