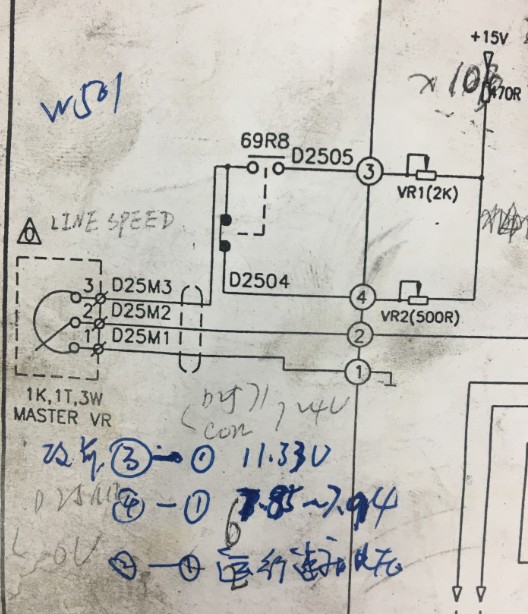

這應該是一個通過電壓值變化進行調速的裝置吧？俺的理解是，VR是外接調速用1K電位器，VR1，VR2只是一個精調和粗調用降壓電位器（粗調的壓降范圍大一些，可以調整出從0到更高的速度，但因速度范圍大，調整準確度可能低一些，但是精調壓降范圍小一些，這樣可以降低最高的調整速度，更精確的確認低速情況下的分辨率）。而那個69R8應該是一個互鎖開關，用于選擇精調還是粗調。
用歐姆定律，69R8未按下時，4腳串接的VR2參與電路中，VR2串接的電阻值范圍0~500歐，即可以在VR的3端獲得10~15V的電壓值，那么1,2間的最高電壓值也應該可以在0-VR的3端可以獲得的最高電壓這范圍內實現，即VR2是調整可以出現最高速度的調整電位器（即2點調速輸入點可以出現的最高電壓）要想升高整個設備可以出現的最高速度可以調整VR2獲得。
VR1為2K電位器，假如69R8按下，串入VR1電位器斷開VR2的話，因VR1的最高阻值為2K，則VR的3端可以得到5~15V的電壓值，即可以將VR的最高電壓降低到5V，這樣1,2腳間的電壓范圍也可以在更小的范圍內通過VR變化，可以調整出更精確地低電壓值，但是是以損失可調最高電壓為代價，所以俺定義為精調。
那么問題來了，樓主能不能確認2端可以輸入的最高電壓是多少（這要看控制的速度值），如果確認了正常狀態下的最高值，則調VR2的阻值使1，4腳間的電壓值到此電壓值。然后確認需要細致調整的低速狀態下的電壓值（即需細致調整的最高速度值的電壓值），調整VR1讓1,3腳到此電壓值。
[ 此帖被靜夜思飄在2017-07-01 22:45重新編輯 ]
