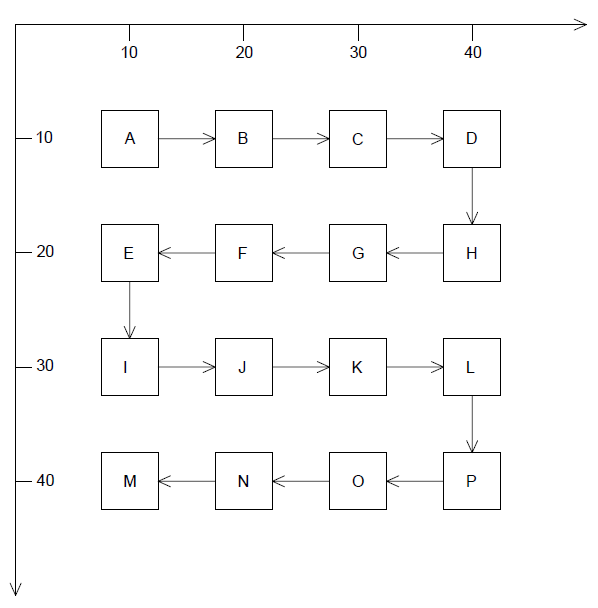

請教個問題，我想按照下圖跑點，但是我在第三行想按照第一行來處理，就是行坐標要改變，不知道如何才能轉換到第一行，請大神指點一下

這么寫 不搞死你   萬一 有一百多個位置呢   動作流程寫一個位置就好了   其他的全部是數據MOV  重復執行    至于第幾行的 先動  后動  是你數據怎么傳送的問題

引用

引用第1樓小八哥于2017-05-05 09:08發表的  :
這么寫 不搞死你   萬一 有一百多個位置呢   動作流程寫一個位置就好了   其他的全部是數據MOV  重復執行    至于第幾行的 先動  后動  是你數據怎么傳送的問題

一定搞死你~~要有順序~~寫才方便

我知道s流程只要寫一遍就行了，現在是我的坐標計算方法有點不太好算，我是想算出來第1行和第2行的數值，然后第3行開始重復第1行和第2行的計算方式，就是行數值發生變化，我就是不太明天第3行怎么轉換到第1行上去，請問您有什么思路嗎？

引用

引用第1樓小八哥于2017-05-05 09:08發表的  :
這么寫 不搞死你   萬一 有一百多個位置呢   動作流程寫一個位置就好了   其他的全部是數據MOV  重復執行    至于第幾行的 先動  后動  是你數據怎么傳送的問題

我沒理解錯的話，按你的說法不就是從一個起始點走一定的軌跡，完成之后換一個起始點再走一遍。如果第一個點走定位，其他點走間距，那只要改變第一個點的定位數據不就行了么。不管怎么說，一樓說的才是正路！

沖床類似，看你的數據走的都一樣，第一個定位，別的走定長

這個為矩陣方塊X=4 Y=4
A位置為基礎座標X=10 Y=10
每個位置間隔=10
運動時A位置取完X1加1 取B位置時 A位置X+(X1*10)=B的X位置  Y位置不變
依此類推當X1>=4時 Y1+1      A位置Y+(Y1*10)=H的Y位置 X位置不變
在依次遞減回來,就可以求到座標值

這個很簡單的嘛
行和列確定，間距確定，
X坐標=記錄行數*行間距 ，Y坐標=記錄列數*列間距
建議用絕對定位

第一行X不變，每走一格Y+列間距同時記錄格數，已走格數=設定格數 ，然后X+行間距同時記錄行數，，每走一格Y-列間距同時記錄格數-1
然后重復

用X、Y軸做一移動平臺，在平臺上做S型路線沖孔，根據規律可得到列位置公式：(E-1)/d的商+1= 目標列位置
                                                                                                           行位置公式：(md-E)[1-2×(m/2的余數)]+d=目標行位置 （目標列位置為奇數列時）
                                                                                                                             ：(md-E)[1-2×(m/2的余數)]+1=目標行位置 （目標列位置為偶數列時）
m表示目標的列位置，例如第23個孔位于整張紙上的第幾列；E表示目標孔，即第幾個孔；d表示總行數，可根據紙張長寬以及孔的長寬，兩者相除的商，即為可沖切的總行數（還需算上孔和孔之間的間隙），這樣輸入目標孔E，即可知道孔在紙張平臺上的X\Y軸位置。
  大神們 看看有什么辦法可以把兩個目標行位置的計算公式整合成一個公式，我用的PLC是FX3U，所以指數方式實現不了。當然不整合，用ld== 0 或1作為奇偶列來分別作公式處理也可以實現，但有點不死心，想著要是能整合成一個最好。

   不走曲線，而且還是兩個軸，這不是很簡單么，我之前做過三軸取料項目，有很多經驗哦~~~
  類似走矩陣。
   X軸當前位置X=X+1     Y當前位置Y=Y+1    每一個位置對應一個數據
在定位中加判斷條件
當X,Y大于最大設定值的時候   直接把初始值傳入X，Y中，不就循環了。。
可以跟你分享，QQ914100091
如果需要程序，可以發給你~~

可以用變量做，一個一個的算太費時間了。

我只憑自己的一些想法說個參考，因為俺不太接觸這類定位程序。
如果這移動平臺不僅只加工唯一的工件，那么這種定位會(huì )出現每次修改工件參數時就要重寫一遍的問題。不如直接以一個2維數組的方式存放定位點，將所有的X，Y坐標軸寫入數組內，然后給一個整個點數的數量值（即數組的長度值），讓PLC自己根據讀取的坐標值去做X，Y向的移位，這樣一個設計主程序簡單，再者可以隨時修改點位位置，如果確實如圖所示規矩走位的話，大不了在主程序里設置一個比較語句，去比較一下前后位的X值或Y值，如果相同則此軸不走位罷了。
其實現在的PLC中儲存模塊相對都不小。
當然如果說的不專業別笑
