樓主  發表于: 2014-03-08 15:48
圖片:
圖片:

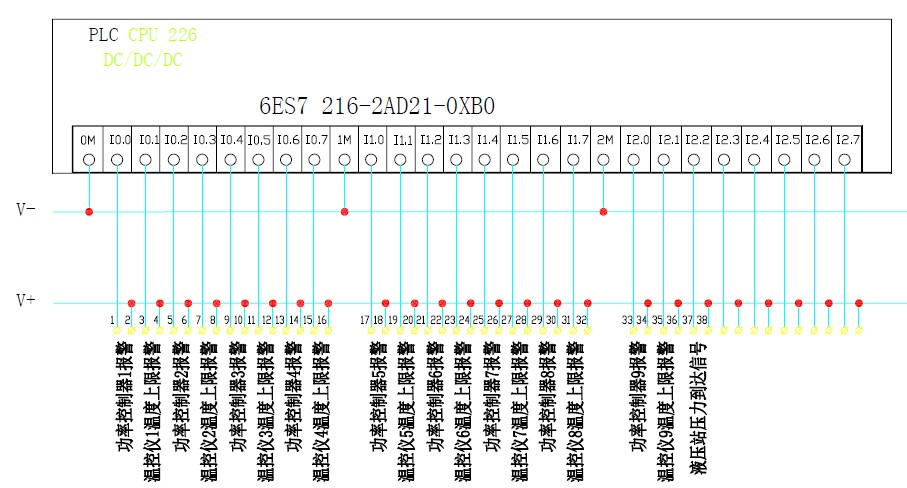

  本人看了工程師的電路圖但就是不知道為什么這樣接,請問是怎么工作的,電流怎么流的
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5248 個
工控威望: 7472 點
下載積分: 159820 分
在線時間: 3196(小時)
注冊時間: 2007-11-21
最后登錄: 2025-03-08
查看sjm213的 主題 / 回貼
1樓  發表于: 2014-03-08 23:17
1.輸入模塊:
輸入均為開關信號,V+通過外部信號的接通,使I**端子有電,從內部電路返回到M端子形成回路,該過程中通過內部光耦告知PLC內存該觸點為ON;
I0.0~I0.7、I1.0~I1.7、I2.0~I2.7分別與0M、1M、2M各自組成回路。
2.輸出模塊:
某一輸出點導通后,M端V-與Q點接通,使電磁閥下端電壓為V-,而其上端電壓直接為V+,故兩端帶電從而動作。
樓主留言:
真誠感謝!
