樓主  發表于: 2013-08-17 18:45
電腦防盜報警電路，簡單、實用，不妨自己做一個。
附件： 電腦防盜報警電路.doc (200 K) 下載次數:395
網站提示: 請不要用迅雷下載附件，容易出錯
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
1樓  發表于: 2013-08-17 18:57
圖片：
圖片：
上傳兩張圖片。

圖中的晶閘管也可以用繼電器得電自鎖來保持。
635678260
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 185 點
下載積分: 540 分
在線時間: 6(小時)
注冊時間: 2013-02-01
最后登錄: 2013-08-29
查看635678260的 主題 / 回貼
2樓  發表于: 2013-08-18 04:42
樓主厲害
飄揚の孤月
學習工控
級別: 工控俠客
精華主題: 0
發帖數量: 302 個
工控威望: 2570 點
下載積分: 13590 分
在線時間: 357(小時)
注冊時間: 2011-03-28
最后登錄: 2025-03-17
查看飄揚の孤月的 主題 / 回貼
3樓  發表于: 2013-08-18 06:50
樓主高人
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
4樓  發表于: 2013-08-18 14:04
電路中的繼電器可以直接用一個24V的蜂鳴器代替。
shuai3982
二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1029 點
下載積分: 15632 分
在線時間: 342(小時)
注冊時間: 2010-07-16
最后登錄: 2025-04-06
查看shuai3982的 主題 / 回貼
5樓  發表于: 2013-08-20 16:38
謝謝，已下來學習中
總線伺服系統成套機械電氣解決方案
成套機械控制系統解決方案
為客戶定制化二次開發，支持導圖、掃碼、仿真功能比寶元、新代、華中、廣數強大��！
聯系 13929989382 賀涵琛
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
6樓  發表于: 2013-09-06 00:43

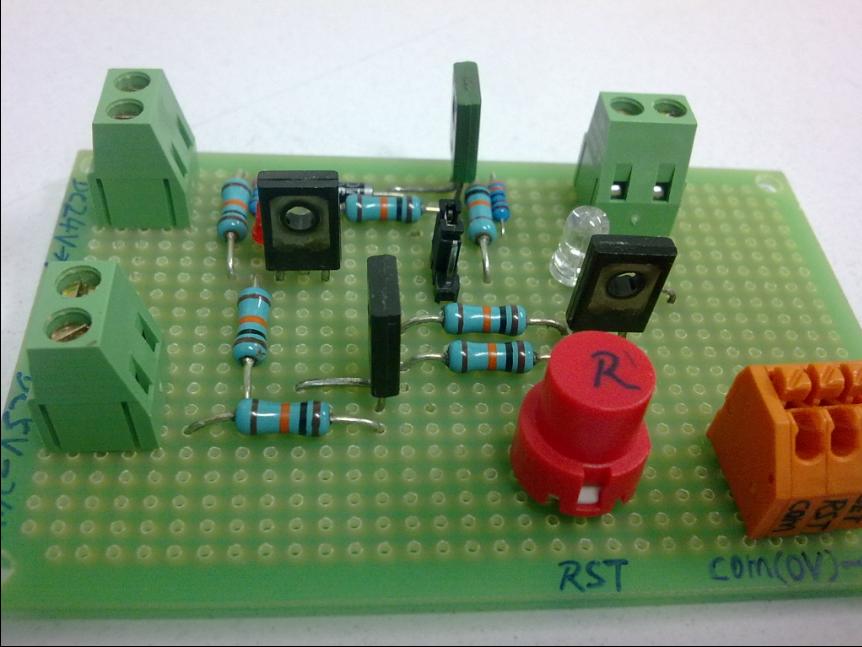

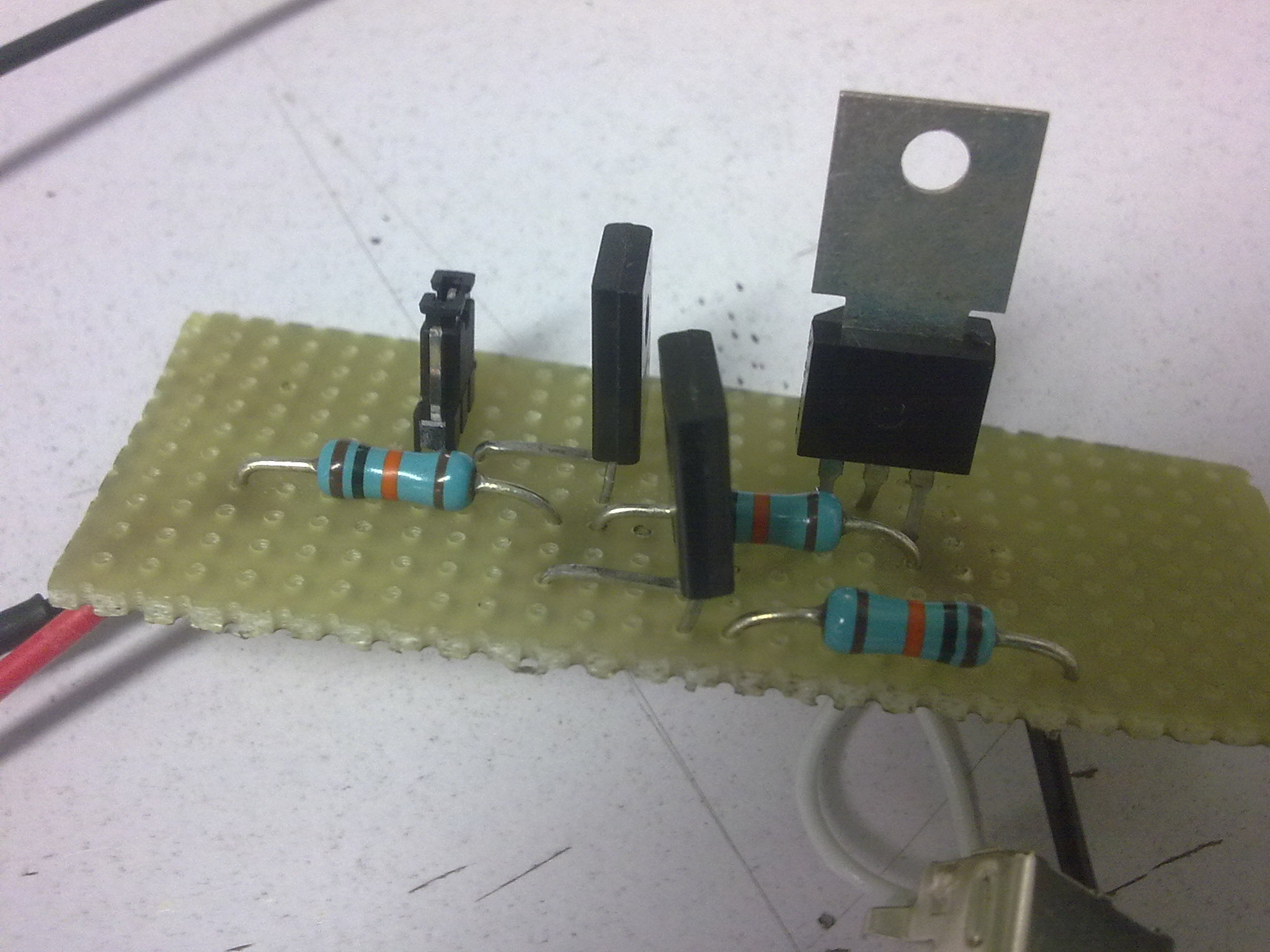

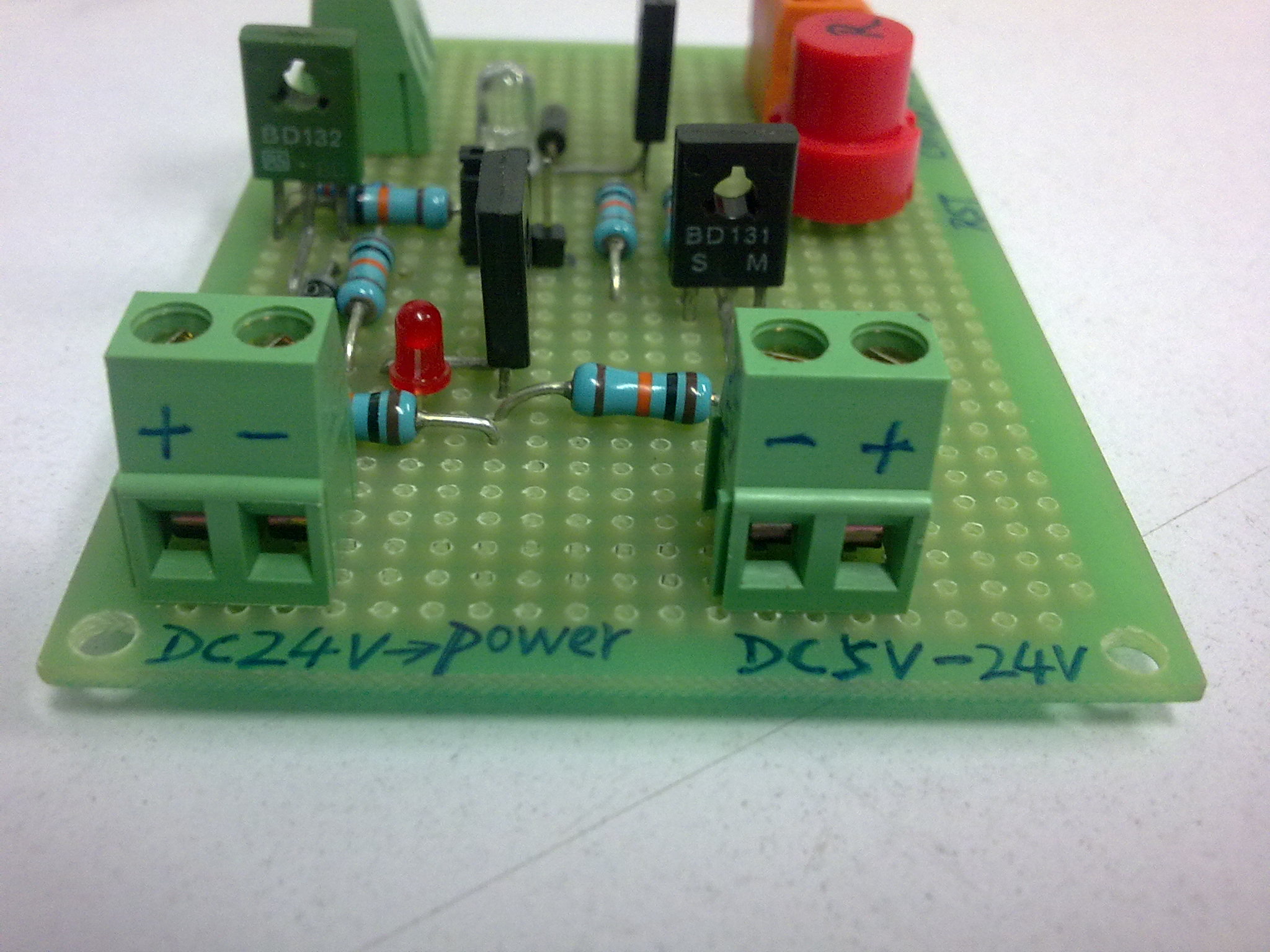

圖片：
圖片：
圖片：
因為撤去門極電壓后，當流過晶闡管的電流很小時，晶晶闡管會(huì )自行關斷。所以用兩個三極管做了一個RS觸發電路。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
7樓  發表于: 2013-09-06 00:59

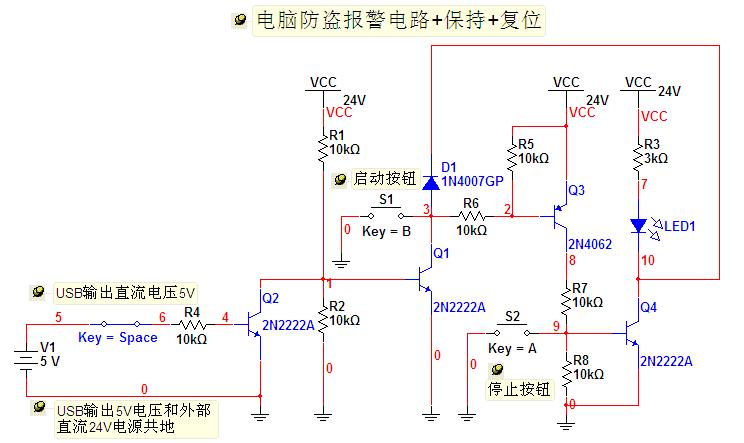

圖片：
圖片：
圖中的置位靠3#線處低電平觸發，復位靠9#線處低電平觸發。
也可以在8#線處用高電平觸發置位，2#線處高電平觸發復位。
6#線處接高電平時，后面的電路可以做一個RS觸發器使用。

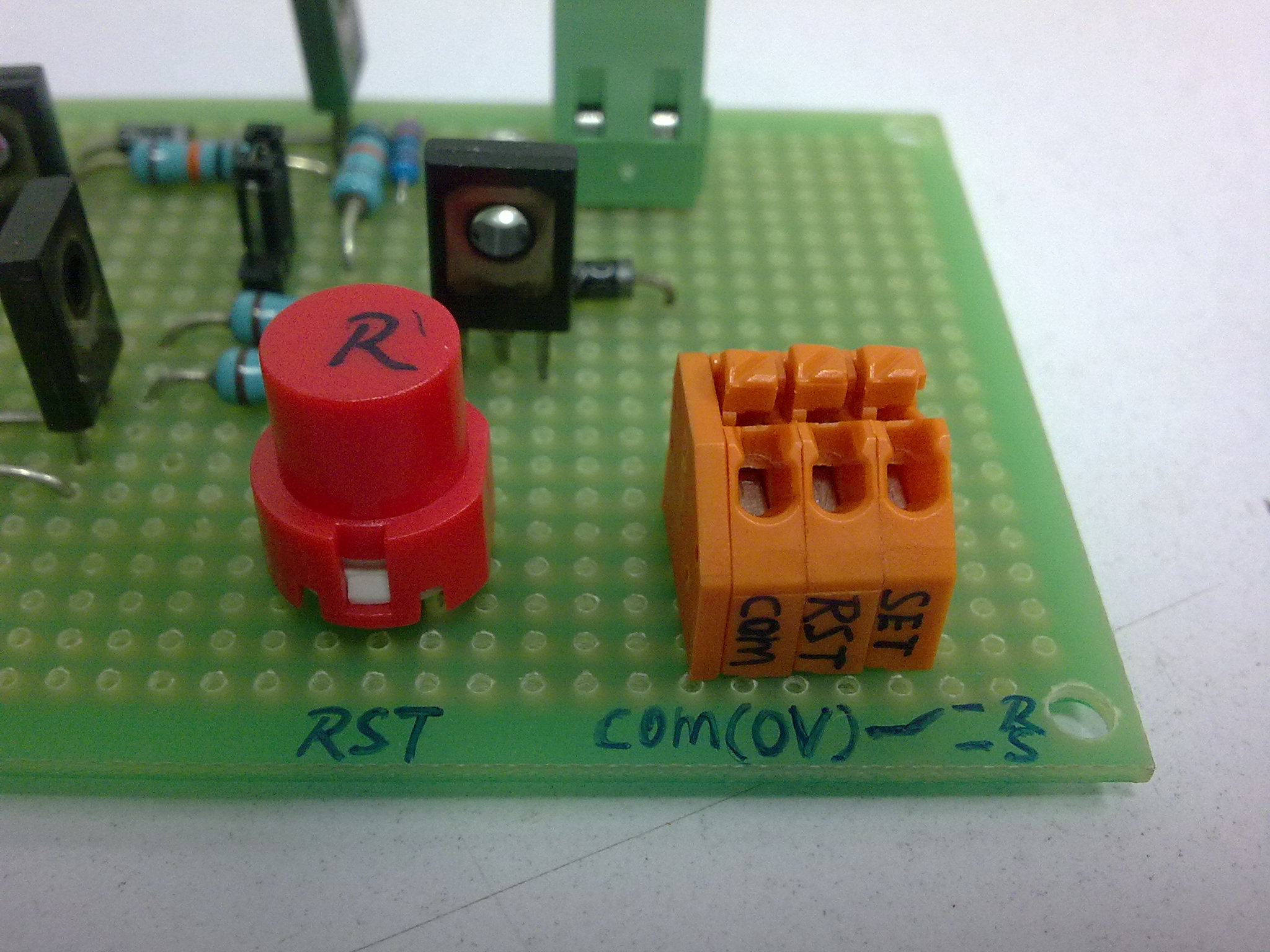

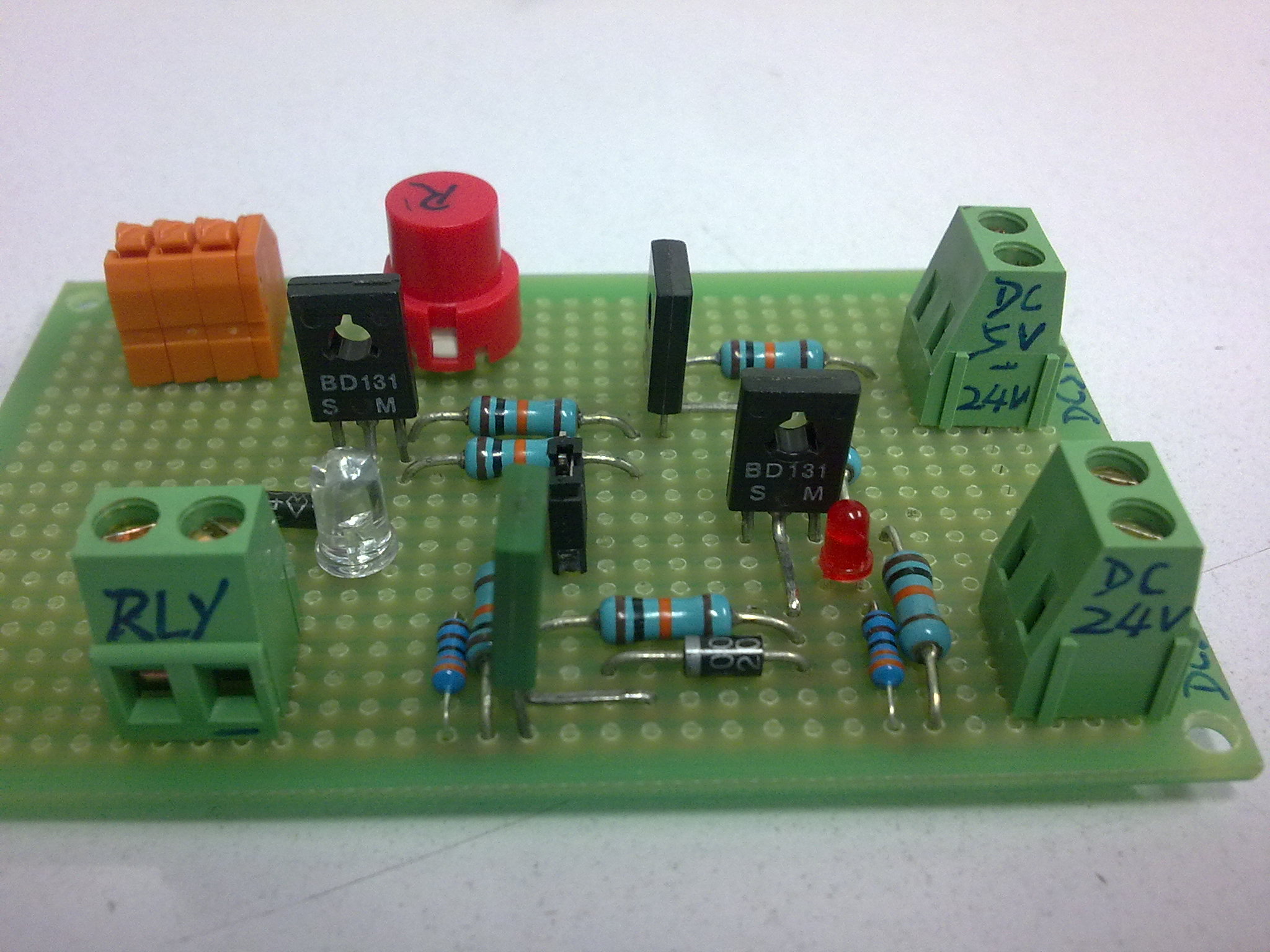

實物圖中的短路帽用來切換點動模式和RS觸發模式。短路帽加在原理圖中二極管D1處，用來決定D1是否在電路中起作用。
wangxiweng
做到老，學到老，還有三樁學不到。
級別: 略有小成
精華主題: 0
發帖數量: 334 個
工控威望: 490 點
下載積分: 4105 分
在線時間: 180(小時)
注冊時間: 2013-06-17
最后登錄: 2025-03-24
查看wangxiweng的 主題 / 回貼
8樓  發表于: 2013-10-18 22:13
謝謝樓主了，
學者
xiaobo2009
態度決定一切,細節決定完美
級別: 略有小成
精華主題: 0
發帖數量: 182 個
工控威望: 334 點
下載積分: 3289 分
在線時間: 159(小時)
注冊時間: 2009-09-22
最后登錄: 2023-07-07
查看xiaobo2009的 主題 / 回貼
9樓  發表于: 2013-10-18 22:35
學習學習~~
zq11111
級別: 家園�？�
精華主題: 0
發帖數量: 458 個
工控威望: 512 點
下載積分: 4352 分
在線時間: 206(小時)
注冊時間: 2010-03-08
最后登錄: 2025-06-02
查看zq11111的 主題 / 回貼
10樓  發表于: 2013-10-19 21:06
工作原理呢？
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
11樓  發表于: 2014-06-01 20:19
當USB接通時,Q2基極為高電平,Q2導通,Q2集電極輸出低電平,Q1截止.
Q3基極為高電平,Q3截止,Q4基極為低電平,Q4截止,Q4集電極無輸出,LED1不亮.

當USB斷開時,Q2基極為低電平,Q2截止,Q2集電極無輸出,Q1導通，Q1集電極輸出低電平。
Q3基極為低電平,Q3導通,Q3集電極輸出高電平，Q4基極為高電平,Q4導通,Q4集電極輸出低電平,LED1亮.

Q4集電極輸出低電平又使Q3基極為低電平,Q3持續導通,電路保持.

當開關S2按下,Q4基極為低電平,Q4截止,Q4集電極無輸出,Q3基極為高電平,Q3截止,電路保持被解除.

開關S1按下作用相當于Q1輸出低電平。

用一個pnp型和npn型三極管就可以做RS觸發電路(右側電路Q(chēng)3,Q4).
  • «
